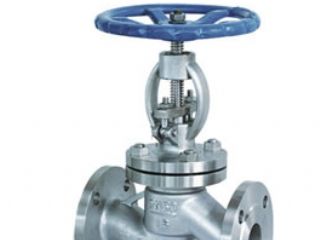

J41F 型 PN16 钢制截止阀

J41F 型 PN16 钢制截止阀：手动、法兰连接、直通式、阀座密封面材料为氟塑料、公称压力 PN16，阀体材料为碳素钢（J41F-16C）、 0Cr17Ni12Mo2 系不锈钢（J41F-16R/J41F-16R3）的截止阀。

【产品性能参数】

J41F 型 PN16 钢制截止阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
J41F-16C 16 1.6 ≤425 水、蒸汽、油品
J41F-16R ≤150
J41F-16R3



【产品零部件材料】

J41F 型 PN16 钢制截止阀零部件材料
型号 材料
阀体、阀盖 阀杆 密封面 填料
J41F-16C 碳素钢 铬不锈钢 铁基合金 铁基合金
J41F-16R
J41F-16R3

【产品外形及结构尺寸】

J41F 型 PN16 钢制截止阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×ød H D0 重量/KG
10 130 90 60 40 14 4×ø14 198 120 5
15 130 95 65 45 14 4×ø14 200 120 5.5
20 150 105 75 55 14 4×ø14 243 140 7.3
25 160 115 85 65 14 4×ø14 253 160 8
32 180 135 100 78 15 4×ø18 280 160 12
40 200 145 110 85 16 4×ø18 312 200 16
50 230 160 125 100 16 4×ø18 321 200 16
65 290 180 145 120 18 4×ø18 325 240 22
80 310 195 160 135 20 4×ø18 355 240 31
100 350 215 180 155 20 4×ø18 415 280 45
125 400 245 210 185 22 4×ø18 460 320 80
150 480 280 240 210 24 8×ø23 510 360 97
200 600 335 295 265 26 12×ø23 590 360 169
J41F 型 PN16 钢制截止阀
